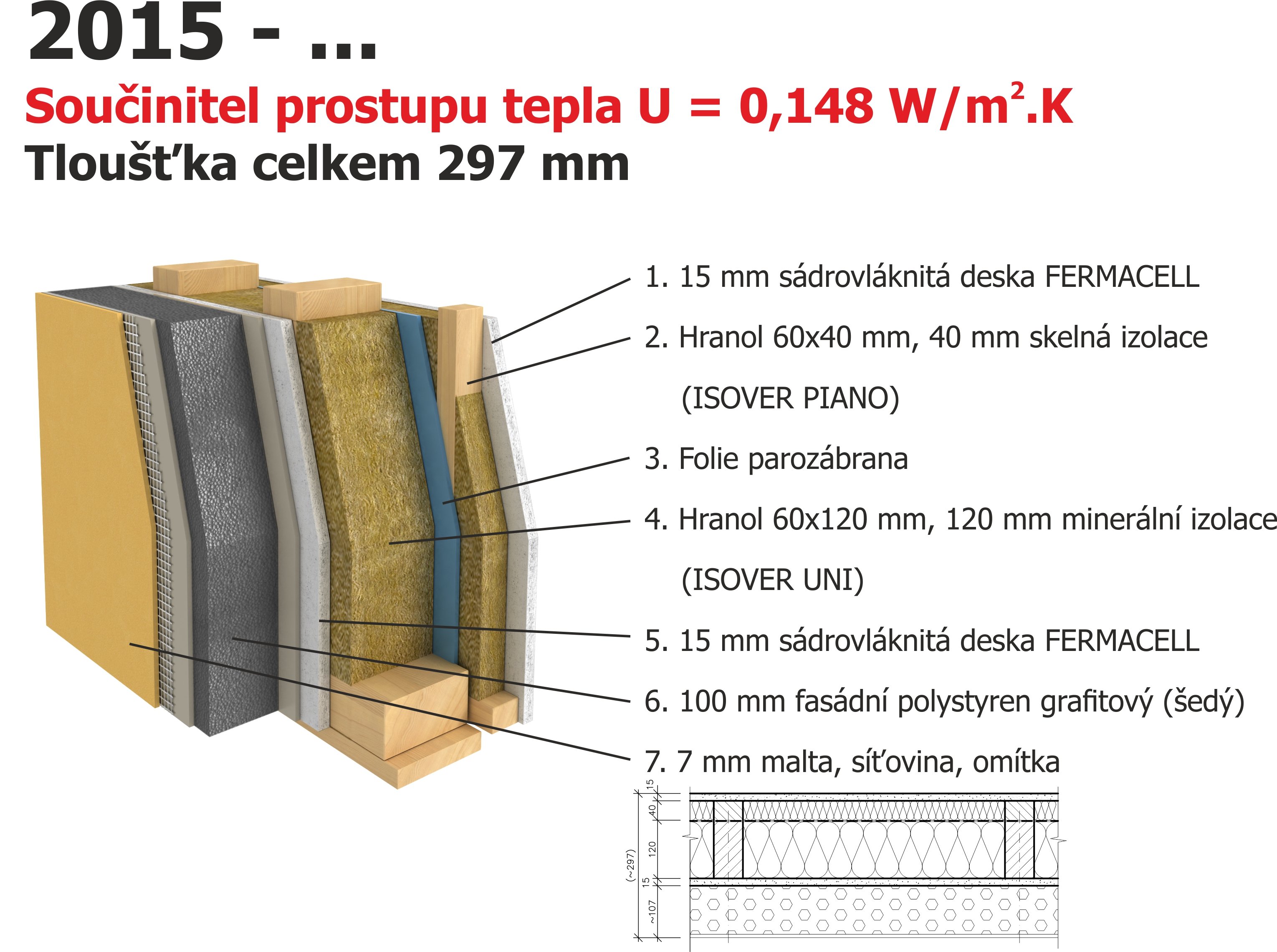

КОНСТРУКТИВ ЗОВНІШНЬОЇ СТІНИ З ІЗОЛЯЦІЄЮ

Schéma obvodové stěny s izolační předstěnou

  1. Фермацелл – гіпсоволокниста плита 15 мм
  2. Дерев'яний каркас (заповнений мінеральною ватою) 40 mm
  3. Паробар’єр
  4. Дерев'яний каркас (заповнений мінеральною ватою) 120 mm
  5. Фермацелл – гіпсоволокниста плита 15 mm
  6. Термофасад 107 mm
  • Загальна товщина 297 mm
  • Приведений опір теплопередачі RΣ пр.= 6,25м2 ºС /Вт


КОНСТРУКТИВ ЗОВНІШНЬОЇ СТІНИ ДЛЯ ПАСИВНОГО
БУДИНКУ

Schéma obvodové stěny pro pasivní dům

  1. Фермацелл – гіпсоволокниста плита 15 mm
  2. Дерев'яний каркас (заповнений мінеральною ватою) 60 mm
  3. Паробар’єр
  4. Дерев'яний каркас (заповнений мінеральною ватою) 120 mm
  5. Фермацелл – гіпсоволокниста плита 15 мм
  6. Термофасад 157 мм
  • Загальна товщина 367 mm
  • Приведений опір теплопередачі RΣ пр.= 8,3 м2 ºС /Вт


КОНСТРУКТИВ ВНУТРІШНЬОЇ НЕСУЧОЇ СТІНИ

Schéma vnitřní nosné stěny

  1. Фермацелл – гіпсоволокниста плита 15 mm
  2. Дерев'яний каркас (заповнений тепловою ізоляцією) 120 mm
  3. Фермацелл – гіпсоволокниста плита 15 mm
  • Загальна товщина 150 mm


КОНСТРУКТИВ ПЕРЕГОРОДКИ

Schéma vnitřní dělící příčky

  1. Фермацелл – гіпсоволокниста плита 15 mm
  2. Дерев’яний каркас (заповнений тепловою ізоляцією) 60 mm
  3. Фермацелл – гіпсоволокниста плита 15 mm
  • Загальна товщина 90 mm


КОНСТРУКТИВ ПЕРЕКРИТТЯ НАД ПЕРШИМ ПОВЕРХОМ

Schéma stropu nad přízemím

  1. Підлогове покриття 10 мм
  2. Фермацелл – елемент підлоги 25 мм
  3. Деревоволокниста плита м’яка 60 мм
  4. Мірелон
  5. ДСП 22 мм
  6. Система перекриття з дерев’яних балок 60 x 240 мм;
    повітряний простір 120 мм, тепло - звукоізоляція
    (мінеральна вата) 120 мм
  7. Обрешітка 30 мм
  8. 2 шари гіпсокартону 25 mm
  • Загальна товщина 412 mm


КОНСТРУКТИВ ПОКРИТТЯ МАНСАРДНОГО ПОВЕРХУ

Schéma stropu nad podkrovím

  1. Теплоізоляція 100 мм
  2. ДСП 22 мм
  3. Система перекриття з дерев'яних елементів та
    мінеральної вати 180 мм
  4. Паробар’єр
  5. Обрешітка 30 mm
  6. Гіпсокартон 15 mm
  • Загальна товщина 347 mm
  • Приведений опір теплопередачі RΣпр. = 7,14 м2 ºС/W


КОНСТРУКТИВ ПОКРИТТЯ

Schéma střešní konstrukce

  1. Дахове покриття
  2. Обрешітка 33 mm
  3. Контрлата 33 mm
  4. Паропропускна плівка
  5. Кроквяна система 60 х 180 мм; повітряний простір
    30 мм; обрешітка (заповнена мінеральною ватою
    240 мм)
  6. Паробар’єр
  7. Фермацелл – гіпсоволокниста плита 15 мм
  • Загальна товщина 351 mm
  • Приведений опір теплопередачі RΣпр. = 5,88 м2 ºС/W
